内容摘要：测量材料随温度和时间变化时其温度和热流的变化及变化速率，并对材料与热流有关的化学、物理变化进行定量及定性分析，预测材料的热稳定性。

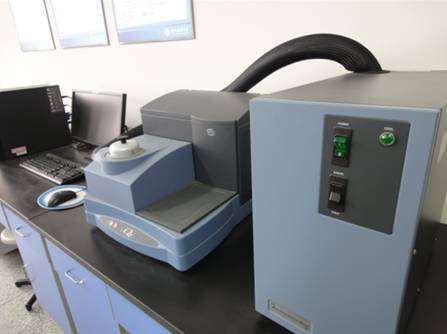

设备名称:差示扫描量热仪

规格型号:TA Q20

性能参数：

DSC类型：热流型

铂金软件：标配

DSC炉(位置固定)：标配

50位自动进样器：标配

自动炉盖II：标配

双路数字式质量流量控制器：标配

全温程范围冷却装置：选配

(LNCS,RCS90,RCS40,FACS,QCA)

温度范围：室温~725℃

温度范围配冷却附件：-180~725℃

温度准确度：±0.1℃

温度精确度：±0.05℃

量热重现性-铟标准金属：±1.0%

量热精确度-铟 标准金属：±0.1%

基线弯曲度(-50~300℃)：＜0.15mW

基线重现性：＜0.04uW

灵敏度：1.0uW

铟峰高/半峰宽：8.0mW/℃

主要用途：

测量材料随温度和时间变化时其温度和热流的变化及变化速率，并对材料与热流有关的化学、物理变化进行定量及定性分析，预测材料的热稳定性；可用于科学研究、产品开发、质量控制等多个领域。适用于生化样品、高分子材料、无机材料、矿物、含能材料、药物、食品等各种固体、液体或粉末状样品。

存放地点：科技园1402B

实验步骤：

1. 打开氮气，流量在0.1MPa

2. 打开仪器，20分钟后待仪器稳定方可进行实验，打开RCS（90）的电源。

3. 在计算机控制界面中进行下列操作：Control→Go ToStandbyTemp；Control→Event→On。等法兰温度（Flange Temperature）低于-60℃方可进行实验。

4. 制样

取合适的铝盘，在分析天平上称取其质量，去皮，称取样品（覆盖铝盘即可，用量少为好），用压样机压样。

5. 放入样品

炉子中有两个平台，靠机器一面放入空白盘，靠人一面放入样品盘，关闭炉子。

6. 程序设计

Summary界面：Mode—Standard（Calibration为校准模式）

Test—custom

Sample name—样品名

Pan Type—盘的类型

Sample—样品质量

Data File Name—存储名

Procedure界面：Mothod→Editor（编辑测试程序，根据样品条件视定）

Note界面：一般不用更改。

设置完毕，点Apply应用。

7. 实验结束

取出样品和空白盘。如若实验不再进行，在计算机控制界面中Contro→Event→Off，把RCS关闭。待法兰温度升到室温，方可把仪器关掉。关机步骤：Control→ShutdownInstrument。

8. 关闭氮气

9. 关闭仪器电源和实验用电。

DSC使用注意事项

1.严禁做膨松易涨样品，

2.严禁做易分解样品，

3.严禁粉样品未做TGA就进行DSC测试；

4.严禁粉末样品测试温度超过TGA损失3%温度的前50℃。

5.注意法兰温度（Flage Temputer），在-60℃以下方可进行实验。

6.明确实验需要温度。RCS（90）只能用在-90～550℃温度范围的测试，而且在400℃以上不能用恒温进行实验。

如要测高温，需换高温附件，并在计算机控制界面进行修改。修改内容：Instrument Preferences→Cooler→FACS。

7.实验前查看氮气是否开启，（流量0.1Mpa）。

8. 法兰温度，在整个过程中都不能超过100℃，否则出现错误信息。

9. 一个月，进行一次仪器校准。
