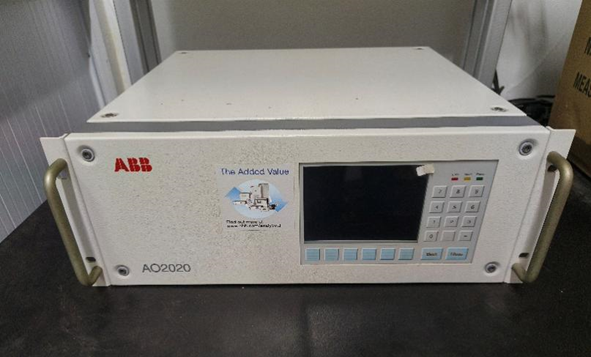

一、 设备名称：气体分析仪
规格型号：瑞士ABB-AO2020
二、各项具体技术参数：
1、分析对象：H2S。
2、重 量：大约15kg（1个红外通道）、大约 21kg（2个红外通道）
3、电源功耗：单通道：大约 40 VA、 双通道：大约 70 VA
4、电源：100-240VAC±10% 48-63HZ
5、线性误差：±0.5% FS
6、响应时间：﹤3秒
7、模拟输出：0/2/4-20mA 负载750Ω
8、测量漂移：±1%FS/周
9、量程：视应用而定
10、测量量程：2个量程，H2S：0—100 ppm，0—1000 ppm，量程自动切换
三、工作原理：
气体分析仪测量原理基于分子具有特定的红外吸收波段，对于不同气体，其吸收波段各不相同。如非分散气体，如CO，CO2，SO2，NO，H2S等，在2.5-8nm波段内有较强红外吸收。而氮气和氧气等在高波段无吸收。一个红外光源发出的光经过分光器被分成两路相等的光束(测量光束和参比光束)。红外光源可左右移动以平衡光路系统。参比光束通过充满N2(非吸收红外光气体)的参比气室，然后未经衰减的到达右侧检测器。测量光束通过流动着样气的测量气室，并根据样气浓度的不同而产生或多或少的衰减后到达左侧检测器。检测气室内充满了特定浓度的待测气体组分。
四、应用领域
1、气体分析仪在化学反应生产中的应用
气体分析仪多应用于存在化学反应的生产过程，例如氨气合成流程中，在使用温度仪表和压力仪表控制反应环境以外，还需要使用气体分析仪表来分析进气的化学成分，控制氢气和氨气之间的合理比例，这样才能最大限度的提高氨气合成率，而获得较高的生产效率。
2、气体分析仪在锅炉燃烧中的应用
气体分析仪在锅炉燃烧控制中也起到了非常重要的作用。气体分析仪多应用于锅炉燃烧时的燃料供给控制，帮助操作人员调节燃料与助燃剂之间的比例成分。气体分析仪在锅炉燃烧中还起到了烟道化学成分分析的作用，据此操作人员可以恰当调整助燃空气的供给量。
3、气体分析仪在有毒有害气体监控上的应用
气体分析仪在工厂废气排放方面，特别是有毒有害气体排放上，也起到了非常重要的作用。气体分析仪的作用是对有毒有害气体进行连续的监控，防止有毒有害气体的浓度过高，威胁到工作人员的安全，或引起爆炸等恶性事故。
五、可开展实验项目
1、光催化H2S制氢
2、热催化H2S和CO2协同转化
六、可培训技能
1、对反应尾气进行成分分析，检测反应尾气中的H2S浓度。
七、具体操作规程
1)安装检查
为确保分析仪能正常工作，在启动分析仪之前需要对以下几个方面进行检查
1、气体分析仪的固定是否安全?
2、气体管路的连接是否恰当?
3、所有的信号、控制、界面、电源供给以及系统组线的连接和放置是否正确?
4、所有气体准备、校准和排气处理所需的设备是否连接妥当并可用?
2)气路和机箱的初始吹扫
如果需要，在启动分析仪之前，应该对气路和机箱进行初始吹扫。首先，吹扫可以确保气路和机箱内没有污染物和杂质存在，其次，吹扫可以排除通电时爆炸性气体或空气混合物的存在。

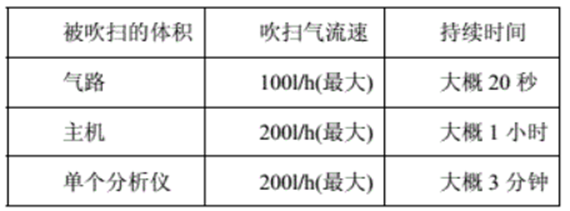

氮气和仪表空气都可作为吹扫气，吹扫气的流速和持续时间由被吹扫机箱的体积决定,吹扫气的流速低于设定值时，持续吹扫的时间要相应增长。
3）接通电源
首先给主机接通115伏或230伏的交流电压，然后如果有必要的话，接通分析模块或输入输出基本模块需要的24伏的直流电。
接通电源后我们可以观察到仪器自检
1、三个液晶显示灯“电源”，“维护”，“错误”变亮。
2、屏幕上显示一系列的信息，如软件版本等。
3、然后，进入测量模式下。
4、屏幕上显示“状态信息”软键，在预热阶段它会显示温度和流量问题，按该软键，用户可以看到状态信息的概要和细节。
4）查看日期和时间
当准确运行自动校准功能或错误信息的日期和时间记录时，一个正确的日期和时间对仪器来说是很有必要的。查看日期和时间的步骤：打开菜单menu，选择配置configure，打开配置菜单并选择系统system，选择日期/时间datc/time，检查或更改该信息。
5)预热
分析模块Uras14 的预热时间为30分钟，2小时后达到最大精度。注意:如果气体分析仪启动之前的温度低于室温，那么预热时间可能会相应延长，而且预热过程中测量值可能会在设定的量程之外。直到测量值的漂移可以接受时，预热完毕。预热时间取决于量程。
6）校准
预热结束后，气体分析仪可以开始测量。测量之前需要进行校准。分析仪出厂时已经校准过。但运输过程，或安装地的温度和压力条件可能会影响到此校准结果，因此推荐在分析仪的安装点重新进行校准。
在校准气体浓度菜单中输入零点校准气和量程校准气的浓度,零点气和校准气的浓度是根据测量的组分及量程而选择的。分析模块 Uras14带有流动型参比气，其参比气的流速必须和样气流速保持相同，调节参比气流速在20-100 1/h 范围内。
7）测量
校准完毕后，调节样品气的流量在20-100 1/h。
八、安全注意事项
1、仪器在正是测试前应进行零点的校准。校准过程应严格遵照说明书进行。
2、仪器在使用后应置于干燥、无尘位置专人负责保管。
3、仪器使用中应避免油污、腐蚀、含冷凝水和压力过高及含有机械杂质的气体。
4、为了保证安全，瓶阀出气口不能面对人员，排放氧气必须在空气流通场所。人员接触氧气必须禁油并使用专用工具。
5、仪钢瓶应做到逐只检查，不允许漏检、错检，做到检查率100%。
6、为了延长仪器使用周期，在长时间不使用时，关闭仪器开关。
7、分析和充装人员不准擅自拆卸仪器部件(电池和传感器部件)。
8、仪器出现故障由专业人员进行维修或者返回供应商维修。
