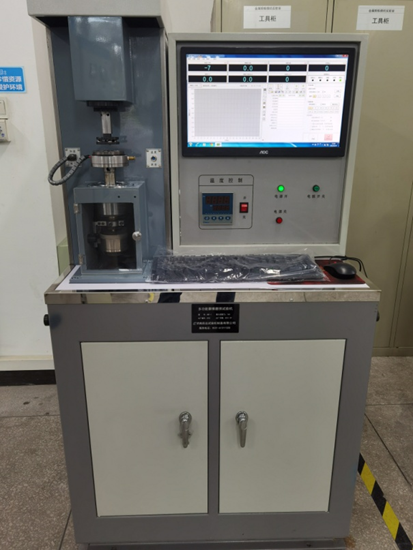

多功能摩擦磨损试验机

一、 设备名称：多功能摩擦磨损试验机

规格型号： VMT-1

二、各项具体技术参数：

1)试验力：10 N-1000 N；

2)试验力示值准确度：± 1%；

3) 试验力长时保持示值误差：± 1% F·S；

4)摩擦力示值范围：0-100 N；

5)测定最大摩擦力矩：2500 N·mm；

6)摩擦力矩示值相对误差：± 1%；

7)主轴转速范围：1-3000 r/min；

8)主轴转速误差：± 1% r/min；

9)主轴锥孔锥度：1:7；

10)摩擦副温度控制范围：室温~150 ℃；

11)摩擦副温度控制误差：± 2% ℃。

三、工作原理：

该机以一定的摩擦形式在一定的接触压力下，具有脉宽无级调速系统，可在极低速或高速条件下进行摩损测试，用来评定润滑剂、金属、塑料、涂层、橡胶、陶瓷等材料的摩擦磨损性能。

四、应用领域

VMT-1型试验机应用在摩擦学各个专业技术领域，如石油化工、机械、能源、冶金、航天等，在各大专院校、研究院(所)等部门具有广泛的应用前途。

五、可开展实验项目

1）金属材料的摩擦磨损；

2）陶瓷、橡胶和涂层材料的摩擦磨损；

3）润滑油的耐磨性能测试。

六、具体操作规程

（一）开机前准备

1．首先接通试验机电源（电源为220V、50Hz交流电），按下显示器旁的电脑主机电源（按扭开），从桌面上打开控制系统。

2．试验之前首先装好试样，选择试验方法，对试验力、摩擦力、进行清零，然后对各参数进行设置。先手动调整，通过滚花螺钉使试样上升，当上下摩擦副接近时，选择自动加载，当试验力数值稳定后开始试验，时间、摩擦力等开始计数。

（二）摩擦试验操作

1．接通电源，检查电源是否正常，若正常，进行后续操作，若不正常，检查供电电源及强电板上的空气开关是否已接通。下电源开关（绿灯亮），按下电脑开关。

2．打开软件，点击“电机测试”，调整转速旋钮，将转速设置为实验转速，点击“停止测试”。

3．安装试样，实验前认真参阅说明书，参照图2—图6安装试样（见说明中），将上试样夹头镶在主轴下端的锥孔内，旋紧拉杆，下试样放入试样座对应位置，手动旋转滚花螺钉，让下导向主轴上升，使上下摩擦副接近至1mm左右。

4．选择试验方法，进行参数设定，将试验力和摩擦力清零，按下自动加载按扭，试验力稳定后，锁紧螺母锁紧，按下试验开始按扭。高温试验时，将电炉接插件和温度接插件连接好，打开温控开关，设置实验所需温度，当达到试验温度时，按下开始试验按钮。

5．试验结束后，系统会自动卸载；当加载电机停止时，手动旋转滚花螺钉，使导向主轴下降，取下试样。保存为系统文件时点击“保存”按钮，保存为exl文件时点击“转换”按钮，保存为word文件时，点击“打印”按钮，对数据进行保存，分析试验结果。

（三）注意事项

1．重新打开已保存文件时，确保软件当前实验方法与所打开文件的试验方法一致。若长时间不用，关闭电源，注意防尘、防锈。

2．进行高温长时四球磨损试验时，应将高温油盒安装到试验副盘上之后再接通温度控制器电源，按高温测试要求进行试样装配和试样测试。
