微波高温马弗炉

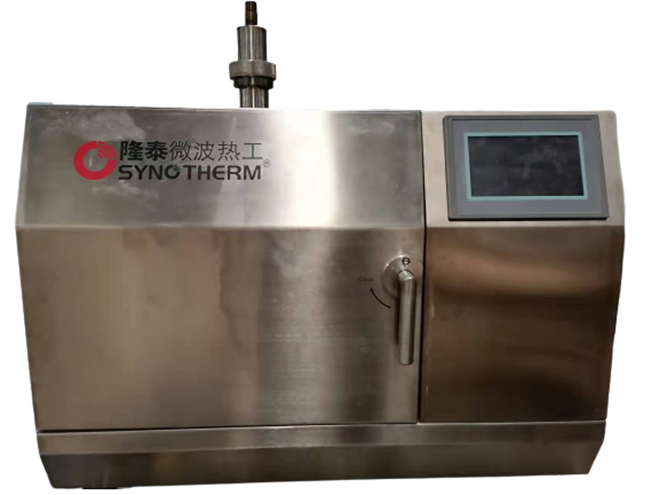

图1 微波高温马弗炉实物照片
一、 设备名称：微波高温马弗炉
规格型号： HAMiLab-M1500
二、 各项具体技术参数：
1. 设备外型尺寸(mm)：820×740×550 (长×宽×高)
2. 电源：AC 220±10 V 50/60Hz
3. 装机容量：<3KVA
4. 最高工作温度：1150℃
5. 测温方式：红外测温仪
6. 测温范围：250℃～1650℃
7. 微波输出功率：0.2～1.32KW连续可调
8. 微波频率：2.45GHz ± 25MHz
9. 循环冷却水流量：≥0.6m3/h
10. 循环冷却水压力：≥0.08 MPa
11. 循环冷却水进水温度：5℃～30℃
12. 循环冷却水总硬度：<60mg/L(可用自来水带替)
13. 微波泄漏量：<2mW/cm2(国标为<5mW/cm2)
三、工作原理：
主要由炉体、机柜、冷却水系统、保温系统、石英炉管等以及控制系统，并配以微波源、红外测温仪等组成了本箱式炉（图2 炉体简略图）。炉门嵌入机柜中，并与机柜平齐。炉膛顶部设有排气装置；炉膛后部设置微波源和测温仪及微波电源；炉膛左侧下部设置有冷却水系统，右部设置有电控安装板和电控系统，冷却水系统分别与炉膛五面水套和微波源连接；炉膛内部盛放保温桶和石英炉管。

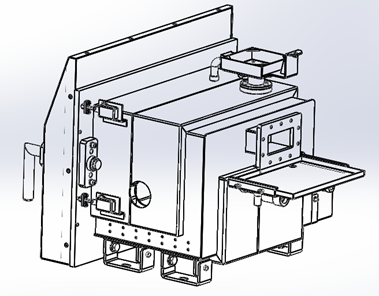

图2 炉体简略图
四、应用领域
微波高温马弗炉应用在非金属烧结专业技术领域，如陶瓷烧结，有机物烧结、锂离子电池合成等领域。
五、可开展实验项目
1. 粉体材料的干燥、成型及烧结研究；
六、具体操作规程
1. 操作步骤
（1） 开炉前，必须确认炉内有待烧料，水路畅通，水压达0.06～0.12MPa。合上炉门和装配好各柜门后，合上总电源开关，电压指示应为 220V±10V。
（2） 开启微波加热电源，并设定所需的加热温度。在微波源工作过程中，应密切注视水压及进出水状况，切勿中断供水。
（3） 微波源工作后，应对微波泄漏强度进行检测，特别是炉门处应加强检测，发现炉门处超标，应停机调整密封屏蔽条高度或炉门与法兰面的间隙。
（4） 微波源工作时，切勿随意打开炉门和柜门，更不应随意触碰微波器件。
（5） 停炉时，应先切断微波加热电源，15分钟后，才可以切断风扇电源及冷却水源。
（6） 炉中应放置吸波物料，并防止在空炉状态下开启微波源。
（7） 严禁用本炉体加热易燃易爆的材料和物品。被烧物料中不应夹杂金属物。
（8） 首次升温时，特别是更换了新的耐火保温材料后，升温速度切勿过快，应从室温开始以100℃升温至800℃，然后保温60min，并且须密切注视炉壳、炉门的变化状况，特别须监测各部位的温度、各接口的微波泄漏强度。发现炉壁温度过高，或微波泄漏超过 2mW/cm2即应查明原因并予解决，直至完全正常后才可正式运行。
（9） 当对被加热物料所需的保温结构等不熟悉时建议最高加热温度不超过1500℃。
2 注意事项
（1） 当电源电压超出本说明书标明的电压范国时，用户必须自备稳压电源（稳压电源的功率为本产品最大耗损功率的两倍以上）。
（2） 应配置专用插座，安装接地线，插头、插座务必接触良好。
（3） 严禁空载开启微波源。
（4） 严禁用本炉加热易燃易爆的材料和物品。
（5） 被烧物料中不应夹杂金属物。
（6） 严防工作人员受到超剂量的微波能辐射。
（7） 非电气维修人员，不得进行维修操作，在进行任何维护和清理工作之前请先切断设备电源供应，否则有触电危险。
