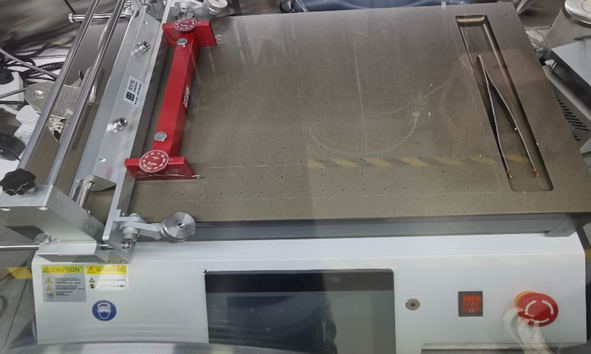

一、 设备名称：刮刀涂膜仪

规格型号：江苏雷博（LEBO），PF400-H

二、各项具体技术参数：

PF400-H 加热型涂膜机用于制备均一的涂膜，因为影响涂膜的因素是剪切速 率和加在施工工具上的重量。该设备使用一个精确控制的涂膜器，以选定的速度来回移动。

涂膜速度：1～300 mm/s

调速精度：1 mm/s

行程长度：420 mm

真空面板尺寸：540 mm X 345 mm

真空吸附区域：A4 / A3

加热温度：室温～200℃

热均匀性：≤±4%

尺寸：627 mm (W) x 531.5 mm (D) x 340 mm (H)

重量：37 Kg

电源输入：AC 200 V ~ 240 V，单相，50 Hz，2.75 KW

真空输入要求：0.06-0.09 MPa，真空流量最小15 L/Min以上

真空接口：设备后板出口外径6 mm

三、工作原理：

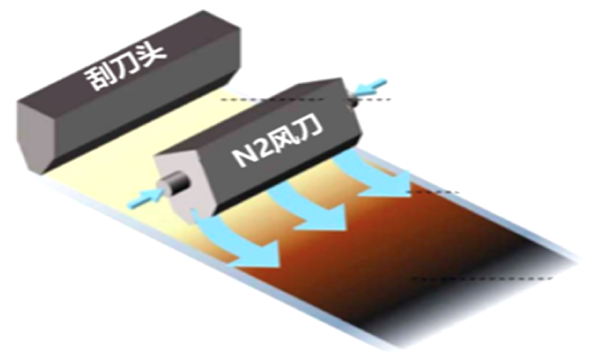

图1 刮刀涂膜示意图

刮膜机的工作原理是将被涂料挤压在刮刀和基材之间的切口处，刮刀然后移动，将涂料均匀地压到基材表面上，形成一层薄膜。涂布的厚度可以通过调整刮刀和基材之间的距离来控制。涂布液料由料槽流动，通过涂布滚筒分布均匀后，再经过刮刀刮净，刮刀后的液料被回收再次利用。

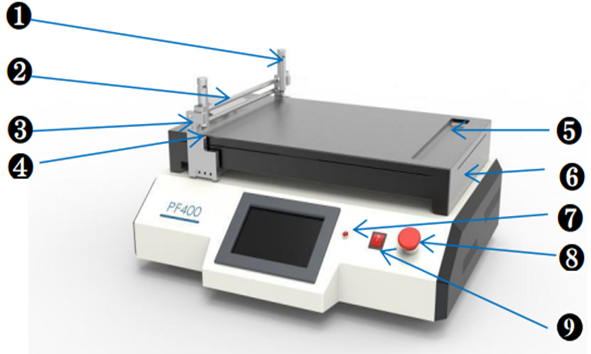

图2 刮刀涂膜仪结构图

从结构上看，如图2所示，刮刀涂膜仪主要由九部分组成，即 ❶把手 ❷涂膜推杆 ❸固定架 ❹丝棒 ❺收液槽 ❻真空面板 ❼温度警示灯 ❽急停开关 ❾船型开关。

四、应用领域

1、材料科学与工程：

刮刀型涂膜机广泛应用于涂料、油漆、油墨、胶水和化妆品等领域中的涂布和表面处理过程。它们通常用于质量控制和研究开发的实验室和生产环境中，以便在制备涂层时能够保证均匀的涂布和可重复的结果。

2、锂离子电池：

锂电池极片涂布一般是指将搅拌均匀的浆料均匀地涂覆在集流体上，并将浆料中的有机溶剂进行烘干的一种工艺。锂电极片涂布机核心功能在于将搅拌后的正负极电池材料涂覆在金属箔片上并烘干制成正、负极片， 涂布的均匀性深刻影响着成品电池的一致性、安全性、寿命周期。

3、钙钛矿太阳能电池：

钙钛矿层为钙钛矿电池的最核心层，目前国内外钙钛矿层制备工艺主流制备工艺之一就是刮刀涂膜

4、医疗领域：

用于皮肤贴片以及皮肤接触电极的制备、实验室分析和在家患者使用的诊断条等。

五、可开展实验项目

1、染料敏化太阳能电池（DSSC）光阳极制备及电池性能测试

2、钙钛矿太阳能电池设计、制备与检测

六、可培训技能

1、大面积钙钛矿太阳能电池制备方法

2、刮涂法制备钙钛矿薄膜原理及流程

七、具体操作规程

1、开机\关机

开机：打开氮气开关阀，真空泵电源，仪器主电源

关机：关闭仪器主电源、真空泵电源、氮气开关阀

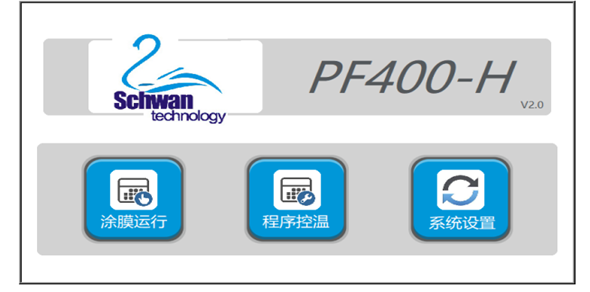

2、打开涂膜运行界面



点击显示屏涂膜运行按钮

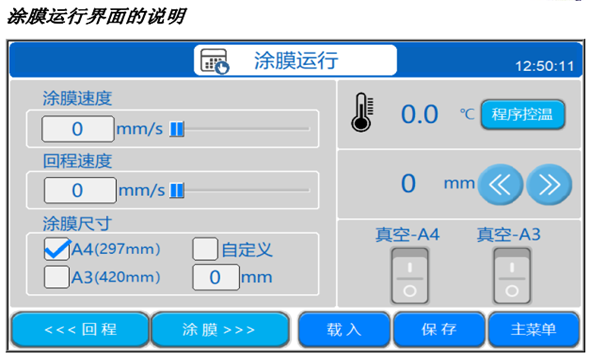

3、刮涂参数设置



放样涂膜前，手动调整刮刀高度、涂膜速度以及涂膜尺寸等。① 设定涂膜作业中涂膜器运行的速度，可以手动输入或者使用数值框 下的滑块调节；如想使用以前存档的数据，可点击载入按钮。 ② 设定涂膜作业后涂膜器复位的速度，可以手动输入或者使用数值框 下的滑块调节。 ③ 根据涂膜底物的尺寸选择 A4、A3 或自己定义涂膜行程。 ④根据涂膜底物的尺寸选择真空吸附尺寸为 A3 或者 A4。 ⑤ 根据需要的温度，进入程序控温设置。 ⑥ 设置完成后，可以选择自动涂膜或者手动涂膜

4、涂膜运行

放置好涂膜基底，点击真空-A4/A3，吸取适量溶液加于刮刀与基底之间，确定涂膜参数并点击涂膜。

5、风刀运行

在涂膜过程中，根据自己需要的风压以及开启时间进行控制风刀开关，配合涂膜运行。

八、安全注意事项

（1）使用涂膜仪时要注意用电安全；

（2）严格按照开关机顺序进行开关机操作；

（3）操作时应穿戴相应的安全防护用品，如工作服，防护镜和防 护手套。

（4）操作设备应在通风良好的环境下，如通风橱，通风柜中。否 则挥发性溶剂可能对人体和设备造成伤害；

（5）换取样品，更换灯丝的过程中要使用无尘橡胶手套操作，切不可用手直接接触载物台和样品；

（6）放置样品时，样品一定要卡到位，否则涂膜时可能出现涂覆不满的情况；

（7）在设备运行过程中，严禁用手后者其他物品阻挡刮刀以防止设备损坏；
