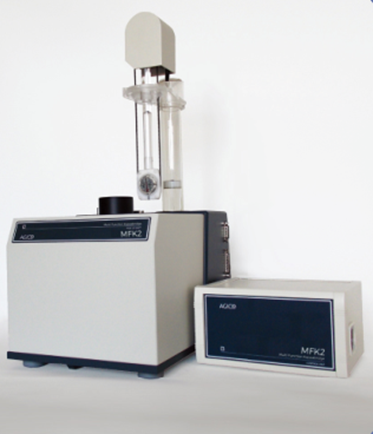

一、设备照片

二、设备功能及技术参数

1．设备功能

MFK2-FA 三频多功能卡帕桥磁化率仪为高精度多频率磁化率测量仪器，主要用于测定油气储层岩石、沉积岩、烃源岩等样品的体积磁化率、磁化率各向异性及频率磁化率，可同步获取磁化率同相及异相分量，搭配温控选件可实现高低温磁化率曲线测试；通过微处理器自动控制，完成三维磁化率各向异性自动测量，为油气藏地质研究、沉积环境分析、储层评价及开发工程提供高精度磁化率基础数据。

2．技术参数

生产厂家：捷克 AGICO s.r.o 公司

设备型号：MFK2-FA

测量频率：976 Hz、3904 Hz、15616 Hz 三频可选

测量灵敏度：2×10⁻⁸ SI（976Hz,400A/m）

磁场强度范围：976 Hz：2–700 A/m；3904 Hz：2–350 A/m；15616 Hz：2–200 A/m

磁化率测量范围：0–0.5 SI（976 Hz）

磁场均匀度：0.2%

磁化率各向异性（AMS）：全自动三维旋转测量，样品旋转频率 0.5 Hz

适用样品：标准圆柱样 φ25.4 mm、块状样、松散粉末样（专用样品杯）

温度范围：室温~700℃（配置CS4高温装置）

                    -192℃~室温（配置CS-L低温装置）

三、测试项目

1. 体积磁化率（κ）测试

直接测定岩石样品在不同磁场频率下的体积磁化率，反映样品整体磁性矿物丰度，快速区分岩性及磁性矿物富集程度。

2. 频率磁化率（χfd%）测试

通过三频磁化率差值计算频率磁化率，定性定量分析样品中超顺磁磁性颗粒含量，指示沉积环境氧化还原条件。

3. 磁化率各向异性（AMS）测试

全自动三维旋转测量，获取磁化率主轴方向、各向异性度、形状因子等参数，揭示岩石沉积组构与构造变形特征。

4. 磁化率 — 磁场强度（κ-H）曲线测试

测量磁化率随外加磁场强度的变化特征，区分顺磁性、反磁性、铁磁性矿物组分，识别自生磁性矿物类型。

5. 高低温磁化率（κ-T）曲线测试（选配）

结合高低温装置，测定磁化率随温度变化特征，确定磁性矿物居里温度，判断矿物种类与成岩改造过程。

6.磁化率同相 / 异相分量测试

同步测量磁化率实部与虚部损耗分量，表征细粒磁性矿物、矿物 — 有机质界面特征，适用于页岩油气储层分析。

四、应用领域

1. 沉积环境与物源分析

测量高频 / 低频磁化率及频率磁化率，判别沉积氧化还原环境，指示烃源岩发育条件；分析磁性矿物类型与含量，示踪物源区，重建古沉积体系与有利沉积相带。

2. 磁性地层与地层精细对比

利用磁化率旋回特征建立高分辨率磁性地层剖面，实现跨井、跨区域地层对比；辅助地层定年与层序划分，为盆地构造 — 沉积演化研究提供基础数据。

3. 烃源岩识别与评价

快速识别富有机质泥页岩、优质烃源岩层段，反映有机质富集与还原环境程度；辅助评价烃源岩厚度、分布及生烃潜力，支持页岩油气 “甜点区” 预测。

4. 储层岩性与成岩作用研究

区分砂岩、泥岩、碳酸盐岩、火山岩等岩性，识别火山岩储层及侵入岩体；反映成岩作用强弱、压实胶结程度，间接评价储层孔隙发育与物性特征。

5. 构造与油气运移示踪

结合磁组构与磁化率各向异性，分析构造应力场、断裂及褶皱发育特征；示踪油气运移方向、充注路径与成藏期次，圈定有利构造圈闭。

6. 油气开发储层动态监测

识别水淹层、油水界面变化，判断水淹程度及剩余油分布特征；检测钻井液、压裂液等造成的磁性污染，评价储层伤害与工程改造效果。

联系人：钟烨         联系电话：13709036289                存放地址：全重室A107
