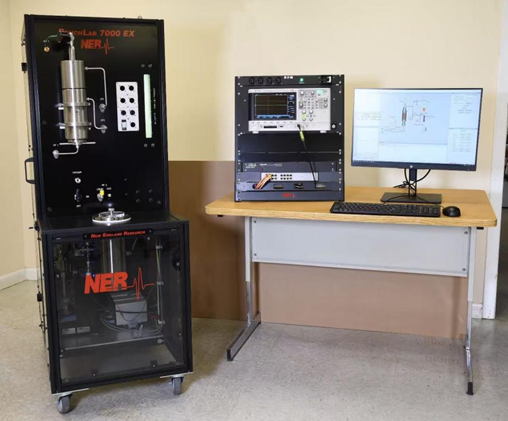

一、设备照片

二、设备功能及技术参数

1. 设备功能

该装置由岩心夹持系统、高精度渗透率测试单元、超低渗流量检测模块、声波探测传感器阵列、复电阻率测试电极及围压、轴压、孔隙压力自动控制系统等构成。实验全程可在模拟地层真实覆压与温压环境下运行，以还原岩石在埋藏条件下的真实物理状态。覆压条件下多参数联测采用一体化同步采集模式，该设计能有效规避多次装样带来的系统误差与环境干扰，从而显著提升测试数据稳定性与孔渗、声波、电阻率参数耦合表征的准确性。此外，系统配备多通道智能采集与实时监测界面，用于动态追踪岩石物性变化并精准采集实验数据。该设备专用于测定岩石样品在覆压条件下的孔隙度、渗透率、超低渗透特性、声波速度与复电阻率等关键参数，是致密油气、页岩油气储层评价、储层敏感性分析及油气藏开发机理研究不可或缺的关键实验平台

2. 技术参数

生产厂家：美国NER公司

仪器型号：BenchLab7000

技术参数：孔隙度测量范围：0.1% - 60%；

渗透率测量范围：0.001mD - 10000mD（超低渗适配）；

声波测试范围：1000m/s - 6000m/s；

工作压力： 0 - 75MPa（覆压可调）；

中心频率：500 kHz – 1 MHz；

最大孔隙压力：14MPa；

工作温度： 室温 - 150℃；

适用岩心直径：1英寸；岩心长度：0.5 - 4 英寸

三、测试项目

1. 覆压孔渗系统 模拟地层围压：测有效孔隙度、渗透率；分析压力下孔隙 / 渗流变化；适配致密砂岩、页岩、碳酸盐岩，还原地下真实储层孔渗参数；

2. 超低渗透率测试 专攻致密 / 页岩岩心：精准测试极低渗透率；评价微孔隙、基质渗流，支撑非常规油气储量与开发评估；

3. 岩石声波-复电阻率联测 同步测：纵横波速度、弹性参数；岩石电阻率、极化电性特征；关联岩性、含水含气、裂缝发育，用于储层识别、油气电性评价。

四、应用领域

1. 储层精细评价：标定深层 / 致密 / 页岩超低渗储层真实孔渗能力，与渗流规律，支撑储量精细核算；

2. 非常规油气勘探：页岩、致密砂岩、煤岩物性表征，识别甜点段、评价储层可动流体与含油气性；

3. 地震地质建模：建立岩石物性 — 声波速度关系，优化地震反演、储层预测模型；

4. 地应力与工程地质分析：依托声学参数评价岩石强度、脆性、裂缝发育特征，指导压裂选层、缝网改造优化；

联系人：何云                          联系方式：18682752892                                        存放地址：全重A207
