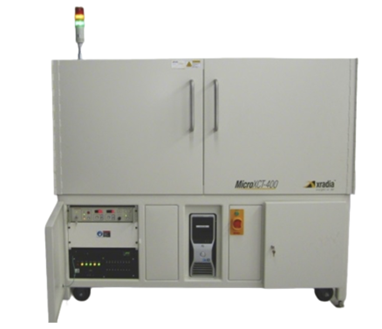

一、设备照片

二、 设备功能及技术参数

  1. 设备功能

通过让X射线从不同方向穿过被扫描的样品，利用特定探测装置测量X射线沿着不同辐射路线的穿透量，从而获得物体各个断面的图像（投影数据），再根据图像重构算法由样品的投影数据建立样品内部断层图像，从而获得样品内部结构。可实现岩心内部结构的高精度三维无损成像与原位动态观测，既能通过多阶段时序扫描对比孔隙演化、裂缝扩展及流体分布规律，又能基于扫描数据构建高保真数字岩心模型，完成孔喉结构定量表征与物性参数模拟计算。

  2. 技术参数

生产厂家：Carl Zeiss（蔡司）

设备型号：MicroXCT-400

技术参数：X光源的最大功率：10W，最大允许电压：140KV；

配套有三种不同放大倍数镜头:4X、10X、20X；

理论最大分辨率：1μm；

CCD最大分辨率：2048*2048；

载物台旋转角度-180℃~180℃，最大承重15kg；

测试样品直径小于500mm，高度小于400mm。

三、测试项目

  1. 三维可视化与虚拟切片

实现样品内部微米级精细扫描，依托多衬度技术，清晰呈现任意方向剖面、透明渲染、虚拟切割。

2. 特征结构定量分析

孔隙度、孔径分布、比表面积、连通性、矿物 / 组分分割、裂纹统计、密度测量。定位放大多分辨率扫描。

四、应用领域

1. 岩石微观结构无损量化表征

油气地质领域可无损表征页岩、砂岩、煤岩、灰岩等岩心的孔隙、裂隙与孔喉结构，评价孔隙形态、连通关系、渗透能力等参数；

2. 数字岩心构建

结合图像分割、三维重构与数值模拟算法，可构建高保真数字岩心模型，实现孔隙结构表征、孔喉参数定量分析、渗流路径可视化及物性参数数值计算，为岩石物理研究、储层评价、渗流机理分析及数值模拟提供精准的数字化基础。

3. 原位实验对比

可在模拟地层温压、流体驱替、力学加载等真实地层环境下，对岩心试样开展CT扫描，通过实验前后及过程中的结构图像对比，直观揭示孔隙结构演化、裂缝萌生扩展、流体分布变化及矿物溶蚀等微观机理

4. 材料及医学领域相关样品的内部探损及结构分析

材料科学用于检测 3D 打印件、复合材料的内部缺陷、气孔与分层问题；还可应用于生物医学分析骨骼微结构与生物样本，同时满足半导体电子器件封装缺陷检测、精密零部件质控及化石、催化剂多孔结构表征需求。

联系人：方全堂              联系方式：13008153672                           存放地址：全重B109
