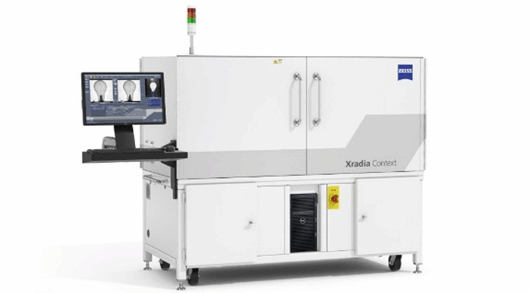

一、设备照片

二、 设备功能及技术参数

  1. 设备功能

岩石CT三维成像扫描仪依托X射线穿透与三维重构技术，可实现岩心样品无损高精度成像，清晰呈现岩石内部孔隙、裂隙、矿物分布及层理结构，具备微米级分辨能力。能精准测算孔隙度、裂缝开度、孔喉连通性等关键参数，还可动态追踪流体驱替过程、模拟渗流路径，广泛服务于油气勘探、地质研究与岩土工程领域，为岩石物性分析与储层评价提供直观可靠的数据支撑。

  2. 技术参数

生产厂家：Carl Zeiss（蔡司）

设备型号：Xradia Context

技术参数：极限体素分辨率： 470nm；

最大像素点数量：3072×1944；

单次扫描视野（FOV）：不小于140mm/90mm（直径/高度）

可获得视野范围：直径不小于140mm，高度不小于165mm；

X 轴范围：50mm，Y 轴范围：100mm，Z 轴范围：50mm；

样品重量：≤25kg，直≥300mm，高度≤450mm。

三、测试项目

  1. 高分辨率三维结构扫描成像

小尺寸岩心微米级CT扫描成像，获取岩心孔隙、裂缝结构信息，并可根据不同实验目的开展物理、化学作用处理前后的原位对比实验。

2. 大尺寸样品拼接扫描

针对无法一次完成扫描的样品，可根据分辨率要求，开展多次拼接CT扫描实验，实现大尺寸样品的完整三维结构成像。

3. 加载条件下原位CT扫描成像

开展最大5000N的原位单轴加载CT扫描实验，实现加载过程的应力、应变监测及内部结构变化的在线扫描。

4. 定位放大多分辨率扫描

基于大范围低分辨率的预扫结果，针对感兴趣区域展开高分辨率小范围精细扫描，观察特征区域的微观结构。

四、应用领域

1. 微观结构精细表征

依托 CT 高精度三维成像，系统表征非常规油气与致密储层岩心的孔隙裂隙网络、孔喉结构特征及矿物空间分布，为储层微观地质特征描述提供直观依据。

2. 动态流体运移原位监测

在驱替渗流、CO₂封存等模拟工况下实现原位动态扫描，实时监测流体运移路径、两相界面分布及驱替前沿演化，清晰揭示致密储层内流体渗流与封存机理。

3. 高保真数字岩心构建

基于 CT 重构数据建立数字岩心模型，实现孔喉尺寸、迂曲度、孔隙度等关键参数定量提取，为储层物性预测、数值模拟建模提供高精度数字化基础。

4. 提高采收率机理与效果评价

通过多阶段时序对比分析，量化驱替、压裂等改造过程中孔隙结构变化与流体动用程度，支撑提高采收率机理研究及开发方案优化。

联系人：李政澜    联系方式：13281887885       存放地址：全重B109
