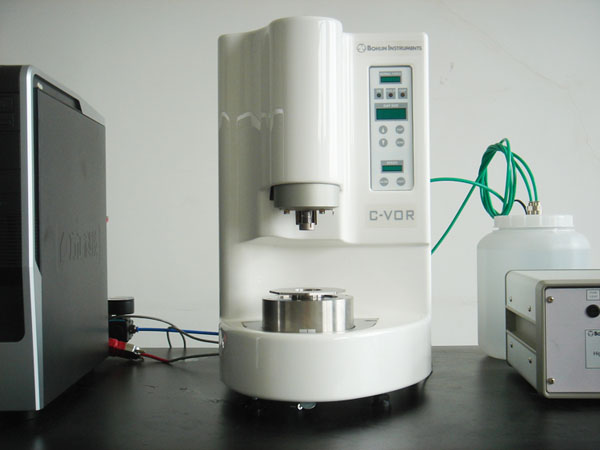

CVOR200流变仪

录入时间:2016年09月09日 16:36   作者:   编辑:卿大咏  审核:  浏览:[]次

实验室:明德楼A427          产地:英国Bohlin INSTRUMENTS               原值:49.8万

一、用途

CVOR200 是一种高分辨率的模块化流变仪系统,它具有三种模式控制,可使用一个测试台执行应变、应力或剪切速率控制测量。可以运行所有流变测试模式。应变控制测试采用独特的扭矩再平衡技术,可确保获得目标应变同时又消除了柔性对数据的影响。内置的法向力传感器可用于测量、间隙控制和加样。

二、操作规程

 (一)用于KBT50加热装置

     1.打开空压机电源,空压机开始工作,待空压机气压至少超过5bar后,接通过滤器处空气阀门;

    2.待过滤器气压稳定在4bar、流变仪主机供气气压稳定在3bar后,再依次打开流体循环泵(白色PE塑料桶)、KBT50流体加热装置、流变仪主机(触摸白色PE桶、KBT50循环管是否有震动);

    3.按“▲”按钮,完成流变仪初始化;

    4.打开电脑主机,启动操作软件,检查流变仪与电脑主机间是否通讯;

    5.选择测试模式后,软件右栏选择所需夹具,并在软件上,设置当前温度和测试条件,待温度达到测试温度后,对测试夹具位置调零;

    6.抬起上夹具,进样结束后,拔开插销,温度平衡后,开始测试

特别提醒:点击“START”前,切记拔开插销!

   (二)用于HPC加热装置

    1.开机前将请HPC温度控制盒与气源、CVOR流变仪主机、HPC测试室相连,并将HPC测试室上绿色小插头插入流变仪主机背后“TCU1”插孔;

     2.打开空压机电源,空压机开始工作,待空压机气压至少超过5bar后接通过滤器处空气阀门;

     3.待过滤器气压稳定在4bar、流变仪主机供气气压稳定在3bar后,再打开流体循环泵(白色PE桶),按住流变仪主机上“▲”按钮,并按下流变仪电源按钮,直至GAP显示屏出出现“HI”字样再松开“▲”按钮;

    4.按“▲”按钮,将流变仪轴承升至最高处;

    5.按照标准方法,将试样加入HPC测试室,并安置在流变仪主机上,注意“align”对齐,并将HPC磁力旋转杯安装在轴承上方,用插销锁住;

    6.打开HPC气源阀门,HPC温度控制盒开关;

    7.打开电脑主机,启动操作软件,进入软件后,选择“CVOR HPC”,选择“SWPU-HPC”夹具;

    8.选择测试模式后,软件右栏选择“SWPU-HPC”夹具,并在软件上,设置当前温度和测试条件,待温度达到测试温度后,对测试夹具位置调零;

    9.调零结束后,将磁力旋转杯升起,后降到测试高度(5mm),拔开插销,即可开始测试。

特别提醒: 1.  点击“START”前,切记拔开插销

    2. 结束后,样品冷却到安全温度,再清理HPC测试室。

   (三)HPC切换至KBT50

    1.将流变仪轴承提升至最高处,卸下旋转磁力杯和底座上的HPC测试室后,依次关闭流变仪电源、HPC温度控制盒电源、HPC温度控制盒气源开关(流变仪主机气源气压保持在3Bar);

     2.卸下HPC附件与流变仪主机之间的气源、电源、数据连接线;

    3.将与KBT50相连的流体循环加热套(配有平板底面或圆筒底面)安置在流变仪底座处,注意“align”上下对齐;

    4.KBT50、加热套上的数据线与流变仪相连;

    5.按住“▼”按钮,并打开流变仪开关,直至流变仪GAP屏上出现“----”字样,松开“▼”按钮

    6.按“▲”按钮,完成流变仪初始化后将轴承升至最高处,安装上夹具;

    7.打开电脑主机,启动操作软件,选择“CVOR 200”,选择测试模式及相应夹具、设置试验参数;

    8.开始进样并进行实验操作。

  特别提醒:点击“START”前切记拔开插销!

三、安全注意事项:

   1.测试样品前,请确认样品成分不会腐蚀测试夹具;

   2.确认样品为可熔融充分或溶解充分的熔体或液体,切勿含有大颗粒固体粒子;

   3.每次测试开始前,请确认插销打开;

   4.切换平行板底板和同轴圆筒夹具时,确认KBT50水泵关闭;

   5.实验结束后,关闭气源前,请将缓冲垫安装在轴承上并旋紧,该缓冲垫及位置如图所示,为黑色塑料环:

   6.测试粘度较大的样品时,实验结束后,清理样品时,请注意“OL”指示灯,以及Normal force  格数,切勿直接上抬轴承,可以尝试逐步小幅旋松旋锁,再抬起轴承,重复“旋松—抬起”若干次直至上夹具可自由脱离,再抬起轴承至最高处;

   7.请务必保证仪器位置水平。如需移动流变主机,请务必致电Malvern相关技术人员。
