实验项目1:复杂介质岩心超声波传播虚拟仿真实验系统
所属平台:该实验项目属于岩石物理及岩石力学虚拟仿真实验平台,实验项目基于MATLAB交互式数字模拟软件,通过输入复杂介质岩心参数,即可获得声波在岩心中传播的实时波场快照图。实验流程见下图。
实验流程:

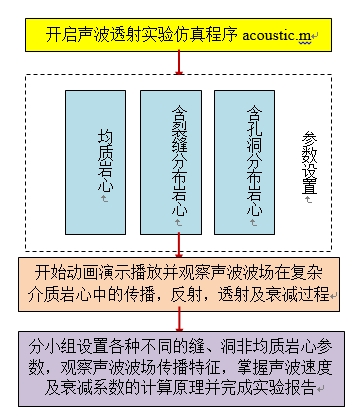

图1 复杂介质岩心超声波传播虚拟仿真实验系统流程图
具体操作如下:
(1)、打开acoustic.m,见图2。

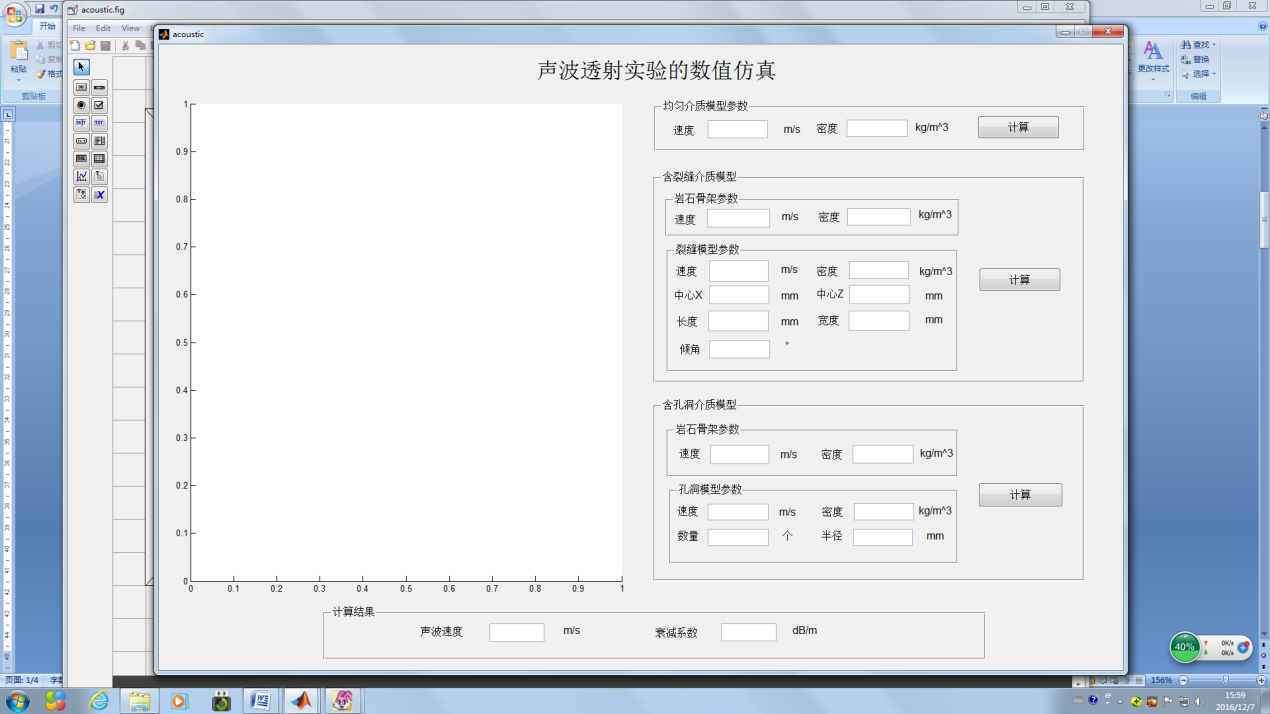

图2 打开软件界面图
(2)、开始输入岩心参数,见图3。

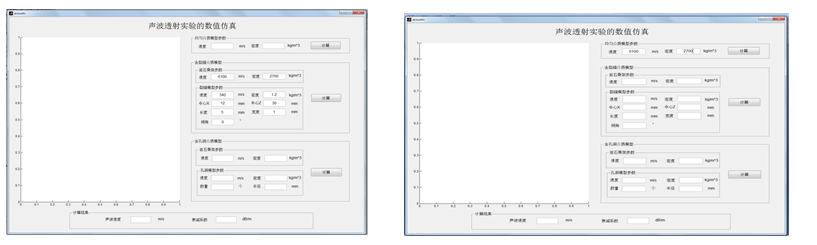

图3 输入参数界面图
(3)、点击界面右边相应的计算按钮,即可实时观察声波在岩心中传播的波场快照图,以及查看声波速度和衰减系数的计算结果,见图4。

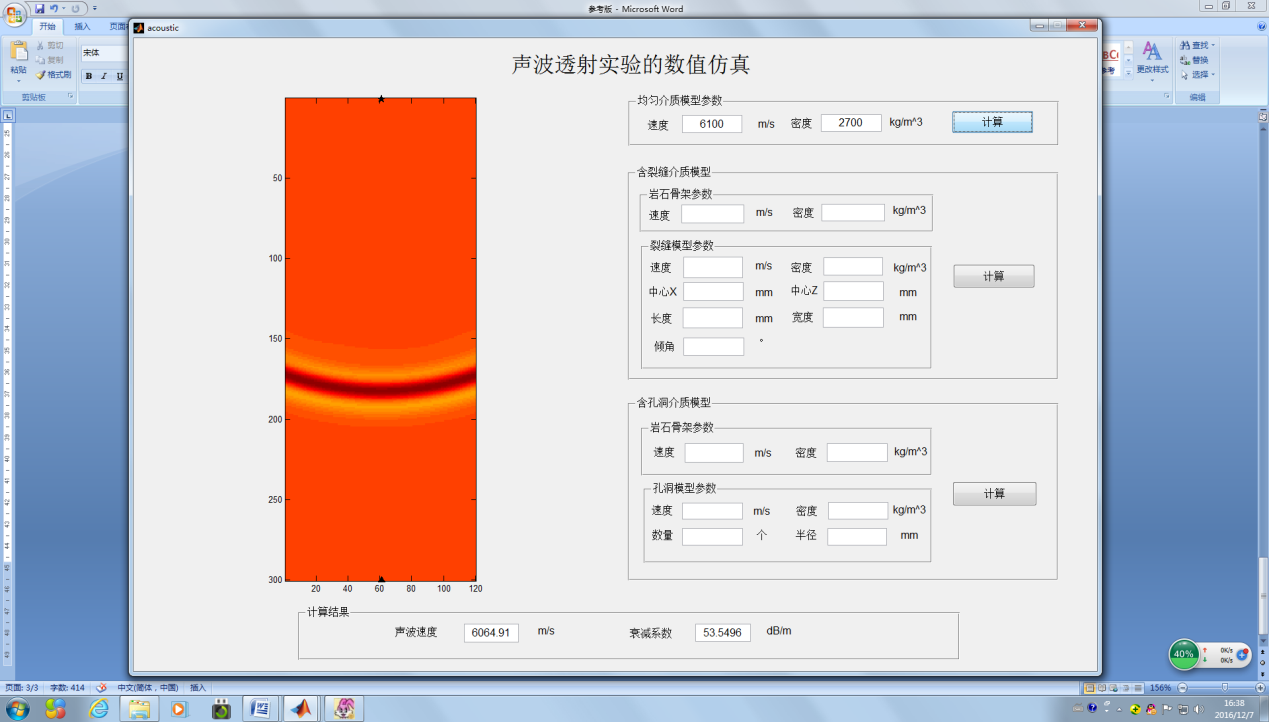

(均匀碳酸盐岩岩心声波波场快照图及计算结果)

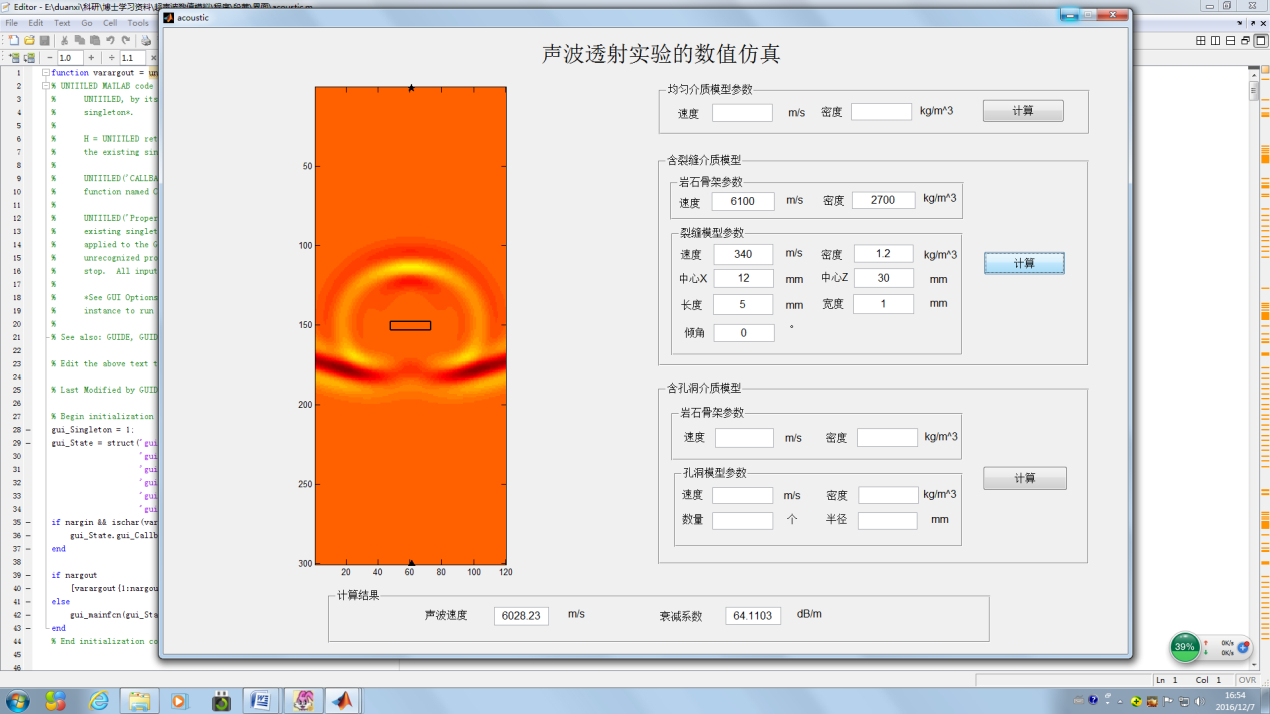

(含裂缝分布碳酸盐岩岩心声波波场快照图及计算结果)

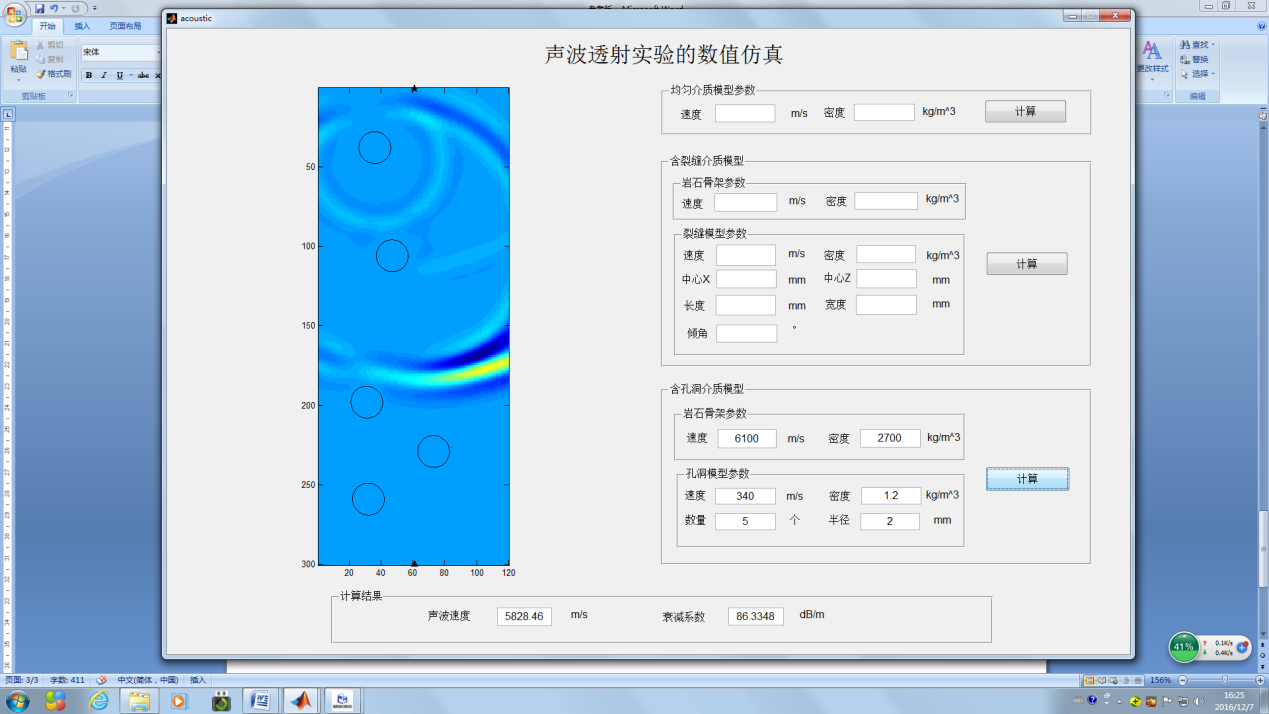

(含孔洞分布碳酸盐岩岩心声波波场快照图及计算结果)
图4 声波速度和衰减系数的计算结果
