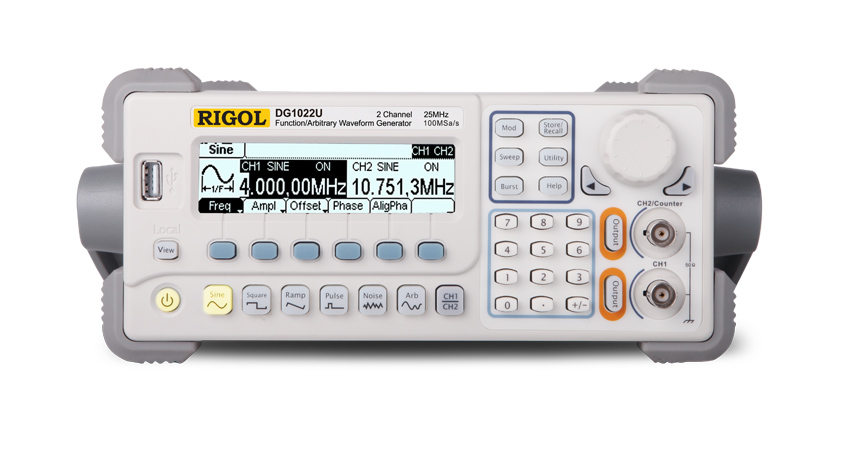

DG1022函数信号发生器
2018-03-05

DG1000系列双通道函数/任意波形发生器使用直接数字合成(DDS)技术,可生成稳定、精确、纯净和低失真的正弦信号。它还能提供5MHz、具有快速上升沿和下降沿的方波。另外还具有高精度、宽频带的频率测量功能。DG1000实现了易用性、优异的技术指标及众多功能特性的完美结合,可帮助用户更快地完成工作任务。

DG1000系列双通道函数/任意波形发生器向用户提供简单而功能明晰的前面板。人性化的键盘布局和指示以及丰富的接口,直观的图形用户操作界面,内置的提示和上下文帮助系统极大地简化了复杂的操作过程,用户不必花大量的时间去学习和熟悉信号发生器的操作,即可熟练使用。内部AM、FM、PM、FSK调制功能使仪器能够方便的调制波形,而无需单独的调制源。

性能特点:

DDS直接数字合成技术,得到精确、稳定、低失真的输出信号;

双通道输出,可实现通道耦合,通道复制;

输出5种基本波形,内置48种任意波形;

可编辑输出14-bit、4k点的用户自定义任意波形;

100MSa/s采样率;

具有丰富的调制功能,输出各种调制波形:调幅(AM)、调频(FM)、调相(PM)、二进制频移键控(FSK);

线性和对数扫描(Sweep)及脉冲串(Burst)模式;

丰富的输入输出:外接调制源,外接基准10MHz时钟源,外触发输入,波形输出,数字同步信号输出;

高精度、宽频带频率计:

测量功能:频率、周期、占空比、正/负脉冲宽度频率范围:100mHz~200MHz(单通道)

支持即插即用USB存储设备,并可通过USB存储设备存储、读取波形配置参数及用户自定义任意波形,升级软件;

标准配置接口:USB Host、USB Device;

与DS1000系列示波器无缝互联,直接获取示波器中存储的波形并无损地重现;

可连接和控制PA1011功率放大器,将信号放大后输出;

图形化界面可以对信号设置进行可视化验证;

中英文嵌入式帮助系统;

支持中英文输入。

附件【普源DG1022U函数信号发生器使用说明.rar已下载
