三维重构成像X射线显微镜

发布日期:2018年01月18日       作者:       编辑:hgyzyw       审核:       点击:[]

图片简介:

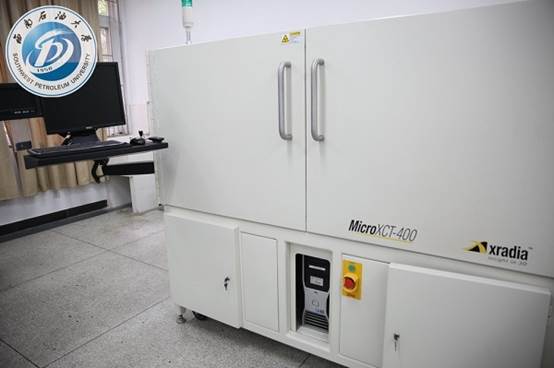

仪器设备名称:三维重构成像X射线显微镜

型号规格

MICROXCT-400

国别厂家

美国Xradia公司

启用日期

2011.10

负责人

方全堂

设备放置地点

国重B109

联系电话

83032683

技术指标

1.      X光源的最大功率为10W,最大允许电压140KV;

2.      配套有三种不同放大倍数镜头,4X10X20X;

3.      理论最大分辨率为1μm

4.      CCD最大分辨率2048*2048

5.      载物台旋转角度-180~180℃,最大承重15kg;

6.      测试样品直径小于500mm,高度小于400mm

功能用途

功能:通过让X射线从不同方向穿过被扫描的样品,利用特定探测装置测量X射线沿着不同辐射路线的穿透量,从而获得物体各个断面的图像(投影数据),再根据图像重构算法由样品的投影数据建立样品内部断层图像,从而获得样品内部结构。

系统特征:

1.      利用计算机控制X光断层扫描技术获取岩石内部结构;

2.      具有极高的三维空间分辨率(理论最高分辨率<1μm);

3.      空间分辨率与样品尺寸不直接相关;

4.      具有较好的衬度,可分辨低原子序数的材料。
