疏松砂岩出砂机理及防砂效果综合测试仪

发布日期:2018年01月18日       作者:       编辑:hgyzyw       审核:       点击:[]

图片简介:

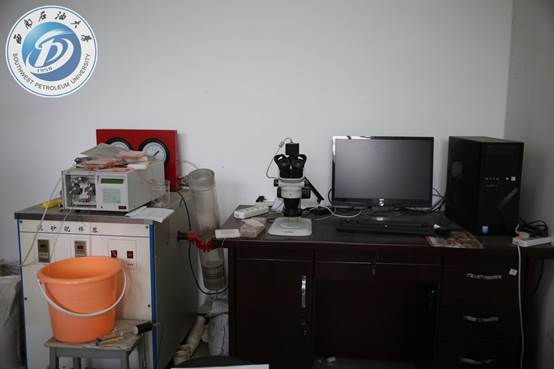

仪器设备名称:疏松砂岩出砂机理及防砂效果综合测试仪

型号规格

国别厂家

海安石油科研仪器有限公司

启用日期

2011.5

负责人

邹振

设备放置地点

研发楼204

联系电话

13408517598

技术指标

1.      混砂配样器:有机玻璃;2000ml-4000ml,承力3~50MPa180°摇摆,调频调速;

2.      填砂模型:承压3MPa

3.      钢丝底板:1mm钢丝、6种目数;

4.      压力表:精度0.4级;量程4MPa

5.      压力传感器:5.10204080200mm;精度0.01MPa、量程2.5MPa

6.      压力采集系统:数据采集卡、采集软件、控制电脑系统;

7.      手动泵:50MPa

8.      平流泵:0.01-20ml/20MPa0.01-40ml/20MPa

9.      天平:精度0.1mg,全密闭;

10.   高压管汇:4-25MPa;

11.   振动筛:全目数,机械振动

功能用途

1.      出砂机理微观可视化装置:驱替过程中油气水的微观分布、各类砂颗粒运移的起始条件、可动砂粒的存在形式与数量、砂粒的运移状态、出砂疏通孔道、携砂液堵塞孔道、不同岩石粒度组成和挡砂尺寸的匹配等。运用图形处理软件,定性和定量分析评价疏松砂岩稠油油藏投入开发后,由于可动砂的存在导致储层物性的改变规律;

2.      出砂机理填砂模拟装置:驱替过程中油气水的微观分布、各类砂颗粒运移的起始条件、可动砂粒的存在形式与数量、砂粒的运移状态、出砂疏通孔道、携砂液堵塞孔道、不同岩石粒度组成和挡砂筛网尺寸的匹配等;同时运用压力传感技术,测量驱替方向上不同空间位置处的压力,按照达西公式折算为渗透率,以此定量分析出砂疏通孔道与岩石粒度组成的关系、携砂液堵塞孔道与砂浆粒度组成和混砂浓度的关系以及驱替压差与出砂动态的关系;

3.      疏松砂岩渗透性的压实测试装置:通过施加不同的驱替压差和驱动流速,结合出口端筛网尺寸的配置,能够测试不同出砂情况对全直径岩芯整体渗透率的影响。
