实验项目3：逆断层与逆冲推覆褶皱带的几何变形仿真模拟

所属平台：构造地质虚拟仿真实验平台

实验流程：该平台是基于Windows环境下的交互式数字模拟软件，通过输入原始未变形地层形态，通过选定刻画的断层并输入位移量，即可获得上盘地层的几何变形，流程如图1所示。

图1逆断层与逆冲推覆褶皱带的几何变形仿真模拟流程图

具体操作如下：

（1） 打开仿真软件，弹出主界面，如图2所示。

（2） 选择Project->New project，在左下面板内填入剖面长宽单位，建立剖面。

（3） 在左下面板内选择Layer、Fault手动画地层与断层，也可通过Seiswork输出的地层、断层的文本文件输入。由此建立一未经构造变形的初始剖面，如图3所示。

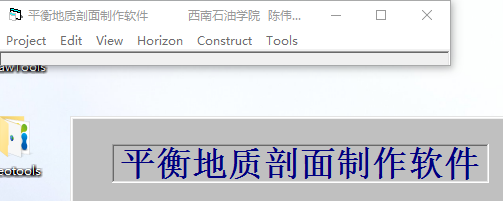

图2 进入软件界面图

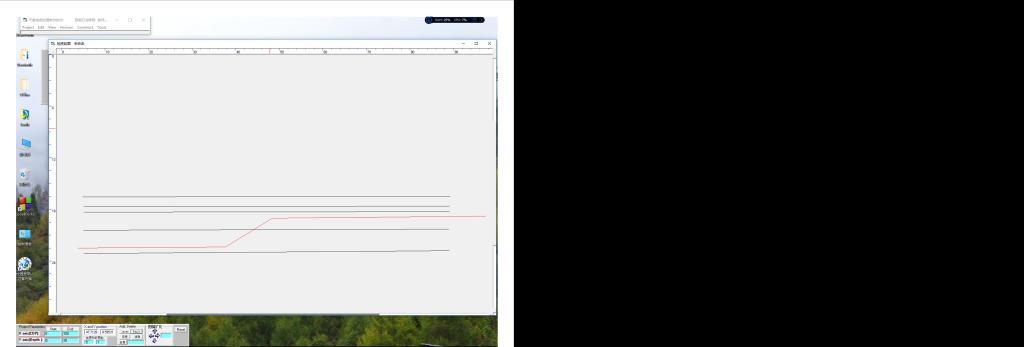

图3 初始剖面图

（4） 点击左上主菜单内的Construct，选取构造模型，此处有三个模型可供选择，Simple shear（单剪几何模型）、Fault bend-folding（断层转折褶皱模型）、Fault-propagation folding（断层传播褶皱模型）。此处选取Fault bending-folding。弹出一断层运动学过程的面板。鼠标点击面板底部的左、右箭头，可以使上盘朝左、右方向运动一个单位距离（也可填写断层的总位移量），地层的几何变形立刻在剖面窗体予以显示，如图4所示。

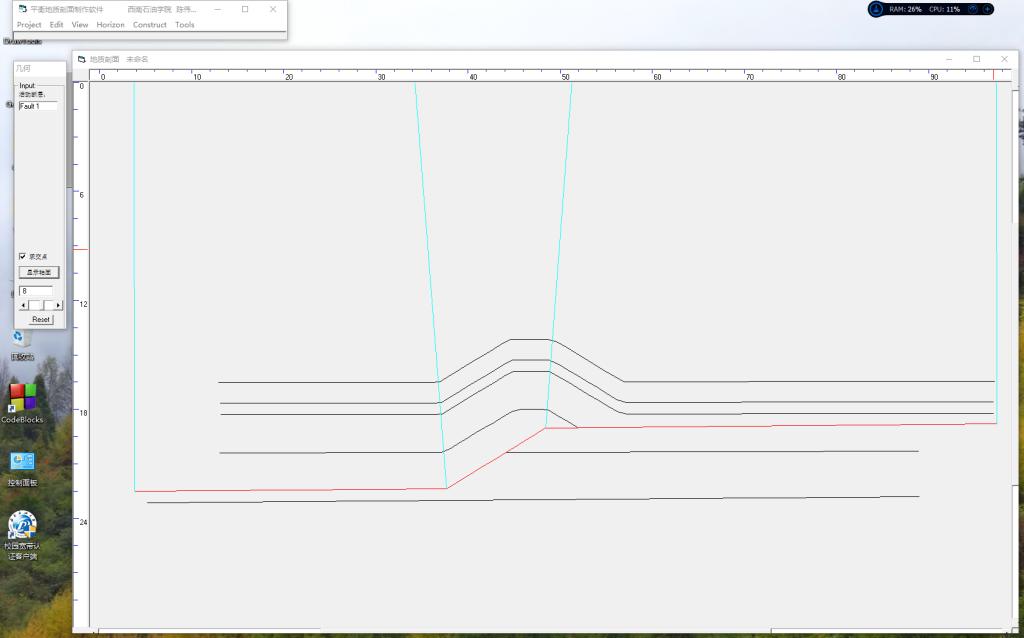

图4 单条断层条件下地层几何变形图

（5）如果还要增加断层褶皱变形，可在左下面板上点击Fault按钮，输入或手画断层（见步骤3）。

（6）重复步骤4、5，可以计算并显示多条断层的叠加几何变形以及运动学过程，如图5所示。

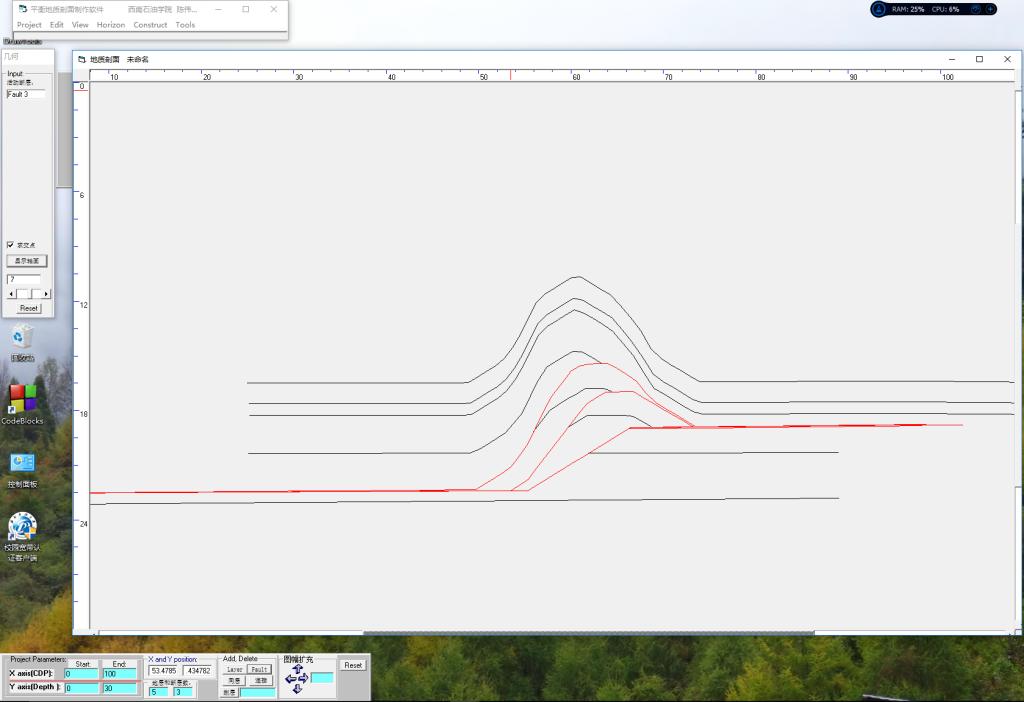

图5 多条断层条件下地层几何变形图
