实验项目4：板块重建与运动学仿真模拟
所属平台：构造地质虚拟仿真实验平台

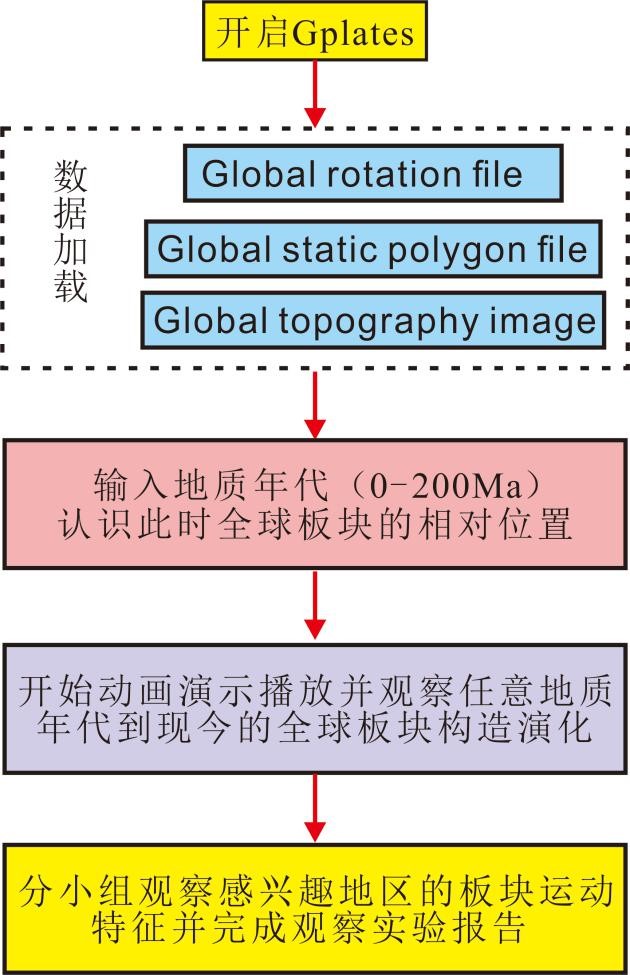

实验流程：实验流程见图1。
图1 板块重建与运动学仿真模拟流程图
具体操作如下：

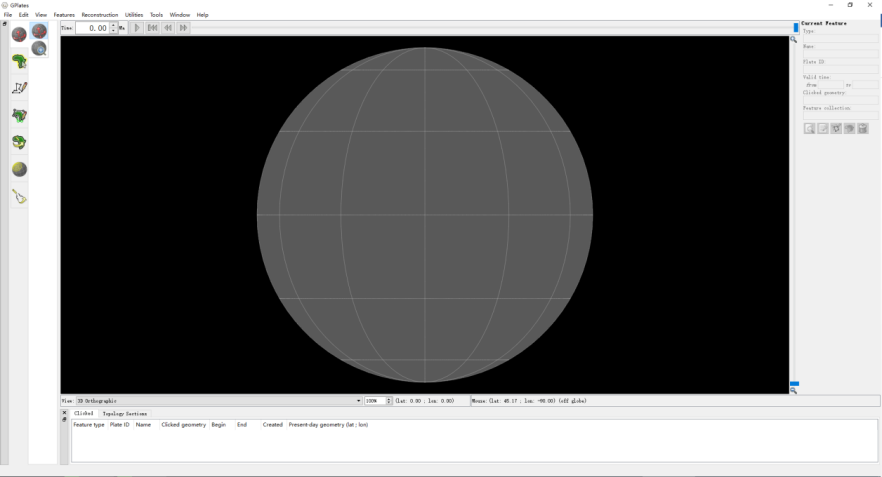

（1）、打开GPlates，见图2。
图2板块重建与运动学仿真模拟界面图

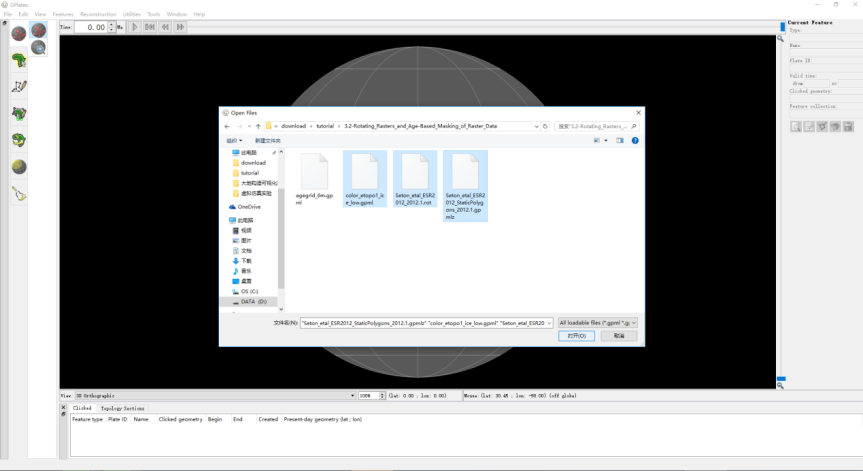

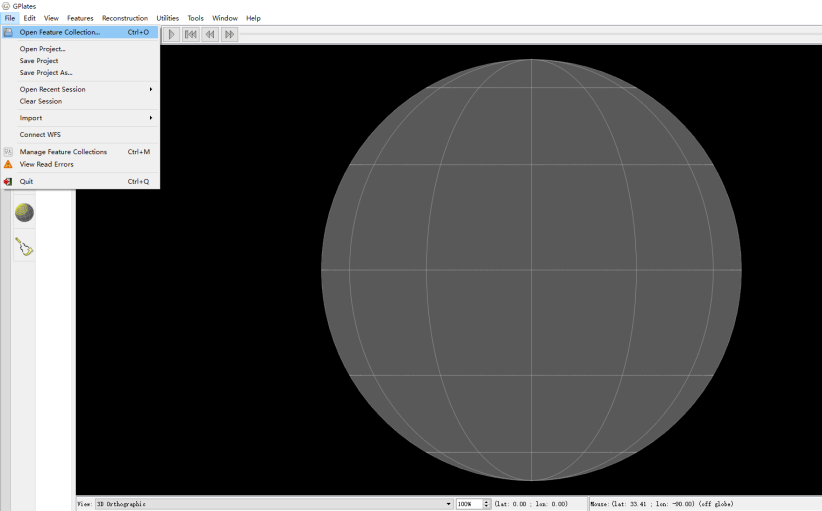

（2）开始加载数据：点击File→Open Feature，找到原始数据文件所在文件夹并选择加载以下三个文件（见图3）：
color_etopo1_ice_low.gpml
Seton_etal_ESR2012_2012.1.rot
Seton_etal_ESR2012_StaticPolygons_2012.1.gpmlz
图3 软件加载文件图

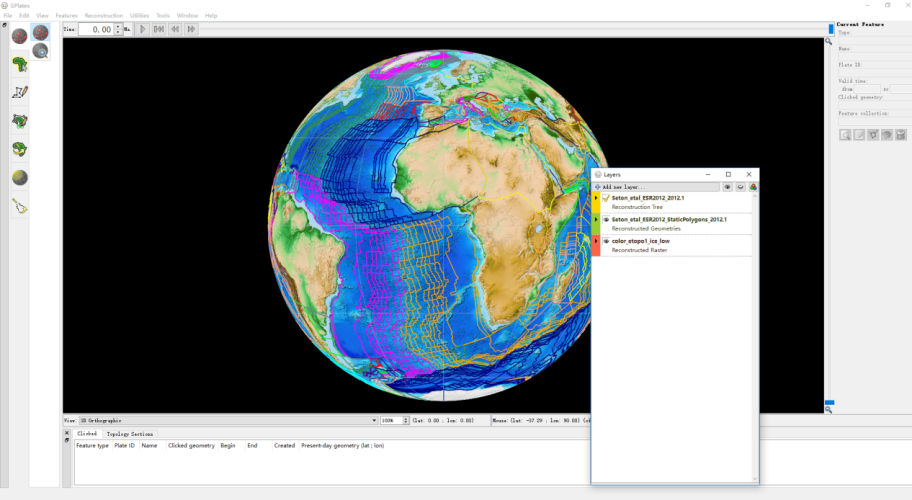

（3）激活图层管理器（Layers）,点击地形图图层（color_etopo1_ice_low）左侧小三角标志使其扩展，形成如图4所示菜单。
图4 激活图层管理器图

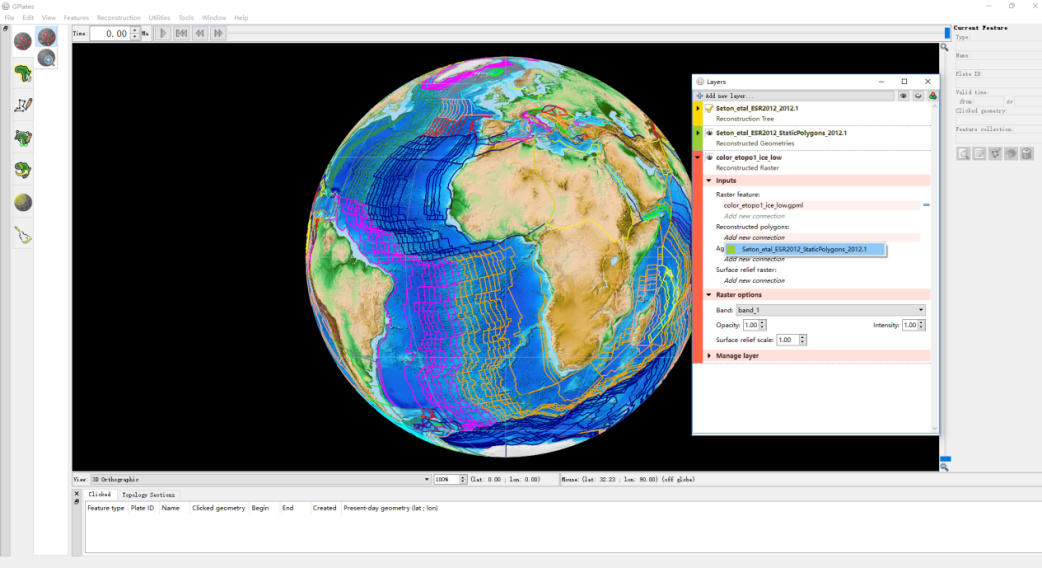

（4）在扩展图层（color_etopo1_ice_low）的Inputs菜单中，点击重建多边形（Reconstructed Polygons）菜单中Add new connection选项并选择自动弹出选项Seton_etal_ESR2012_StaticPolygons_2012.1文件。
图5 扩展图层图

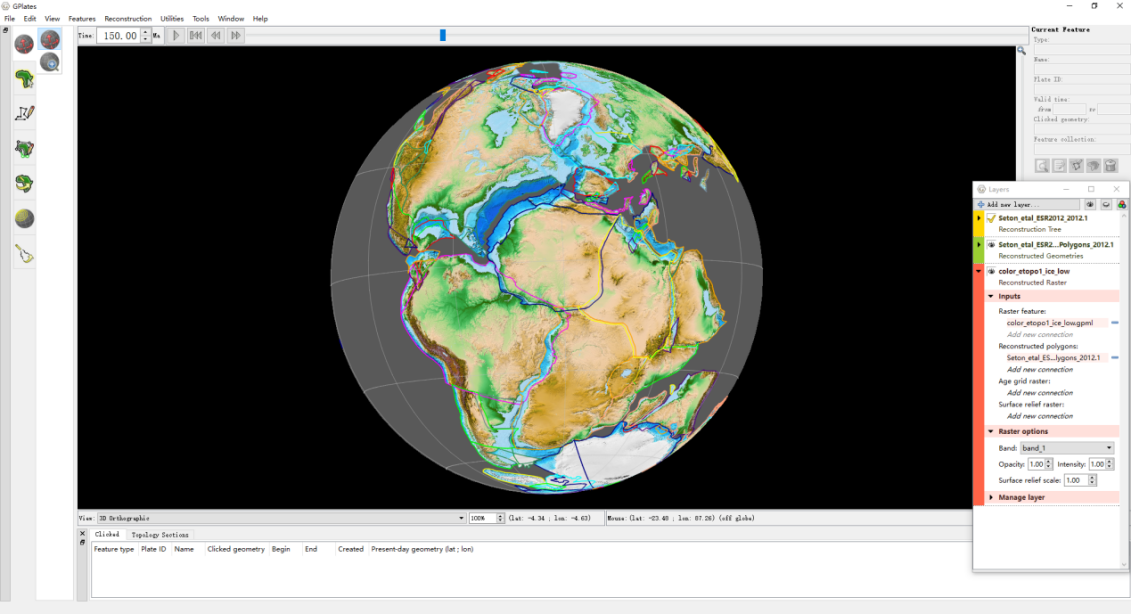

（5）在左上角Time之后的空格内输入0-200之间的任意值并回车确定（超过200Ma因数据缺失造成结果无意义），即可查看这个地质时期全球板块的相对位置，如输入150即出现150百万年前全球板块相对位置分布，见图6。
图6 150百万年前全球板块相对位置分布
（6）可以点击

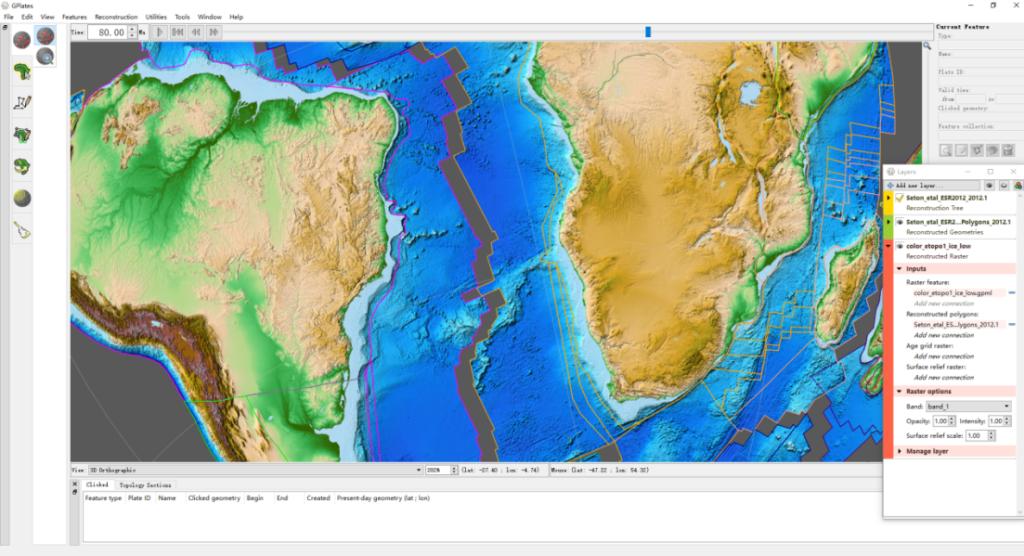

中控制键以任意方式观看板块运动的动画，动画1帧的地质时间间隔为1百万年。观看动画时可以按住鼠标左键拖拽“地球”，选择任意感兴趣地区，同时放大后进行细致观察，图8为80Ma以前非洲大陆与南美大陆之间的大西洋扩张早期的相对位置变化图。
图8 80百万年前全球板块相对位置分布
